万向平台处理技术及工艺流程

万向平台处理技术及工艺流程

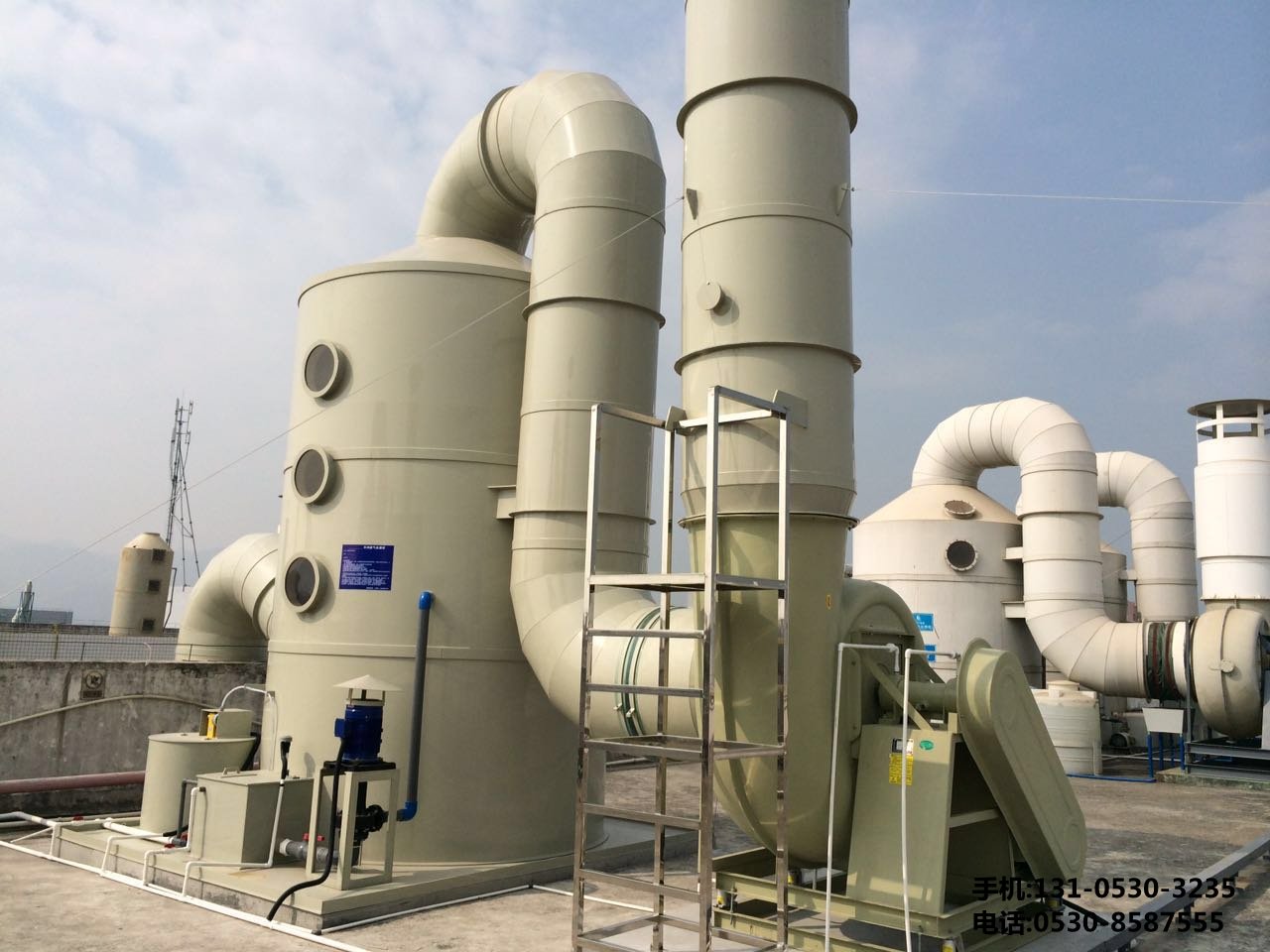

万向平台处理工艺:酸雾废气通过风道引入万向平台，经过填料层，与氢氧化钠吸收液发生气液全接触吸收中和反应。酸雾废气经净化后，经除雾板脱水除雾，再经风机排入***气。吸收液在万向平台底部用水泵加压，然后在万向平台***部向下喷淋，再返回底部循环使用。净化后的酸雾废气低于***家排放标准。



万向平台工艺流程:



废气由集气罩收集，在风机的作用下不断输送到万向平台，再通过通风管的输送作用输送到系统的万向平台。万向平台内的气体经过酸洗液的喷淋洗涤过程，废气中易产生恶臭的气体成分与酸(碱)水雾充分接触混合，发生中和反应，形成较***的气液两相交汇。

填料台板安装在万向平台的填料上方，以防止上升气流将其吹走。万向平台的喷淋液从塔***通过液体分布器喷到填料上，并沿填料表面向下流动。气体从塔的底部进料，由气体分配装置分配，并与液体逆流地连续通过填料层的间隙。在填料表面，气体和液体紧密接触进行传质。当液体沿填料层向下流动时，有时会发生壁面流动，导致气体和液体在填料层中分布不均匀，从而降低传质效率。



万向平台结构紧凑，耐腐蚀，耐高温，外观光滑；除水部分:塑料隔离水气分离；喷水部:高压喷水产生水雾，分为上下两段，扩***接触处理，提高功能；填充物:海胆型或皇冠型，PP一体成型；循环水箱应设有防溢口和50毫米水位溢流排放管；自动加水装置:浮球液位自动控制型；加药泵:采用22L/H耐酸碱定量泵。



经测定分析，经万向平台处理后的硫酸雾、硝酸雾、盐酸雾净化率可达95%、90%、99%，适用于排放一定浓度的腐蚀性酸雾气体，酸雾净化性能技术指标达到***内先进水平。
