万向平台工作原理及结构特点详解

万向平台工作原理及结构特点详解



酸雾会在化工、电子、冶金、电镀、纺织(化纤)、机械制造等行业的生产过程中产生。它不仅危害工厂周围工人和居民的健康，腐蚀工厂设备和精密仪器，造成生产和生活损失，还对农作物和其他动植物的生存造成不利影响，对建筑物、文物和历史遗迹等造成破坏。万向平台是工业除尘或废气处理最简单的设备，是废气处理的一种设备。这种净化设备可用于工业废气处理，结构简单，成本低，气体压降小，无堵塞。通常酸雾废气较多，故又称酸雾废气塔。但是我们的万向平台既可以处理酸雾废气，也可以处理其他废气，如氨(NH3)硫化氢废气、VOC有机废气、生活垃圾废气、垃圾燃烧废气。万向平台作为一种新型的喷淋吸收设备，已广泛应用于废气净化。它将硫化床的概念发展为气液传质设备，使万向平台内的填料处于流化状态，从而强化传质过程。以酸雾废气处理为例，简要介绍了万向平台的工作原理、特点和结构。



一、万向平台工作原理

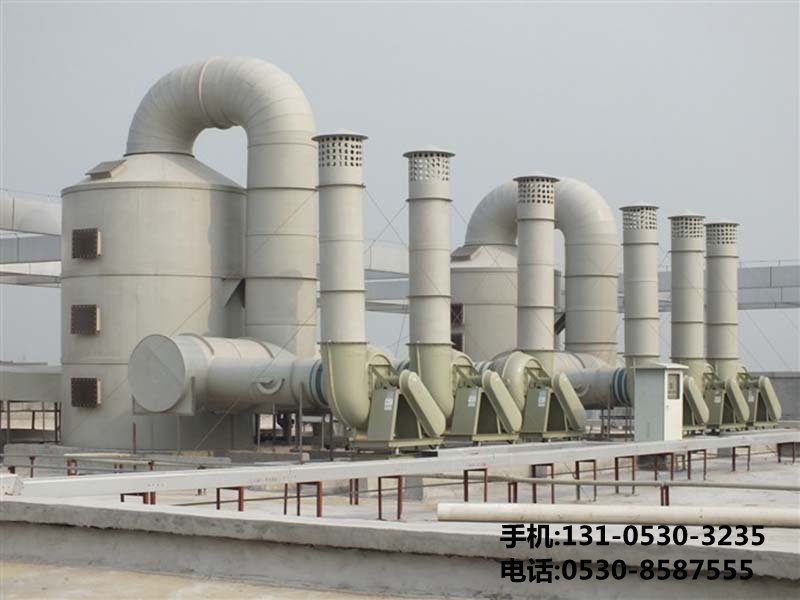

酸雾废气通过风道引入净化塔，通过填料层，与氢氧化钠吸收液发生气液两相全接触吸收中和反应。酸雾废气净化后，经除雾板脱水除雾后，由风机排入大气。吸收液由塔底水泵加压后在塔顶向下喷淋，再流回塔底循环使用。净化后的酸雾废气符合省、地方排放标准要求，低于国家排放标准。



二、万向平台结构

常规万向平台的结构概括为:一层除雾、二层喷淋、三层填料、四个窗口、五个球阀。



1.除雾层:一般用格栅板隔开，上面放置填料，填料层高度可达500mm。为了提高除雾效率，万向平台可以加装板式除雾器。



2.喷淋层:喷淋层由喷管和喷嘴组成。根据万向平台的直径，喷淋管和喷嘴的密度不同。采用高效喷嘴，喷雾均匀，流量大，不易堵塞。



3.填料层:填料层在除雾层和喷淋层的上方，填料放置的地方。主要填充物是多面体空心球和莱西环。万向平台中的填料层用作气液相间接触元件的传质设备。填料支撑板安装在填料塔的底部，填料杂乱地放置在支撑板上。填料上方安装有填料压板，以防止上升气流吹动填料。万向平台的喷淋液从塔顶通过液体分布器喷到填料上，并沿填料表面向下流动。



4.窗口:也叫检查口。通常塑钢窗有φ500mm和φ400mm两种规格。窗口的主要功能是观察万向平台的运行情况，更换填料，检修喷嘴。



5.活接头球阀:主要控制循环水的开关。



6.此外，循环水箱也是万向平台的重要组成部分。水箱可灵活设置，可与万向平台体连接或断开。



三、万向平台的特点



万向平台气速高，处理量大，重量轻，汽液分布均匀，不易被固体和粘性物质堵塞。特别是由于塔内湍流较强，可以加强传质和能量传递，因此可以大大减小塔的直径和高度。塔内风量大，空塔风速1.5 ~ 6.0m/s，喷淋密度20 ~ 110m3/(m2？h)，压力损失为1500 ~ 3800帕。万向平台除雾器采用旋流板除雾器。通过使气体旋转通过塔板，利用离心力去除雾，其除雾效率可达98%-99%。而且结构简单，压降小。
