万向平台废气净化装置的运行过程

万向平台废气净化装置的运行过程

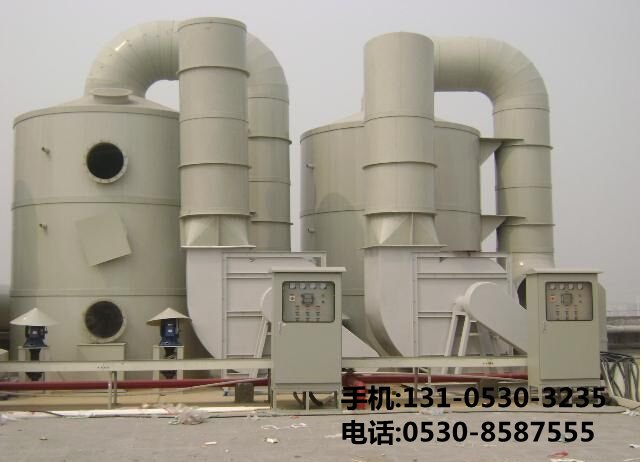

万向平台由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水箱等单元组成。塔内填料层用作气液相间接触元件的传质设备。



填料支撑板安装在万向平台废气净化装置的底部，填料以复杂的方式放置在支撑板上。喷雾液体通过液体分配器从塔***喷到填料上，并沿着填料表面向下流动。气体从塔的底部进料，由气体分配装置分配，并与液体逆流地连续通过填料层的间隙。在填料表面，气体和液体紧密接触进行传质。当液体沿填料层向下流动时，有时会发生壁面流动，导致气体和液体在填料层中分布不均匀，从而降低传质效率。因此，万向平台废气净化装置中的填料层分为两段或三段，中间设有再分布装置，再分布喷淋在下填料上。

为了防止气体带走喷淋液，塔***的气水分离器有效拦截喷淋液。喷淋液在回收过程中会部分流失，所以塔底循环水箱会及时补充喷淋液。万向平台的***点是去除效率高达95%，性能***，耐腐蚀性强，重量轻，安装维护方便，强度高，外形美观，占地面积小，后期运行维护成本低等。
